La mise en place d’un réseau d’adduction d’eau ou de transfert de fluides industriels exige une rigueur technique absolue. La connexion pression dépasse le simple emboîtement de tubes. Elle constitue le point critique où la résistance mécanique rencontre l’étanchéité. Qu’il s’agisse d’alimenter une exploitation agricole, de gérer la filtration d’une piscine ou de structurer un circuit de process industriel, le choix des composants, raccords, vannes et tubes, détermine la longévité du système face aux contraintes hydrauliques.
Comprendre les fondamentaux de la connexion pression
Pour réussir une installation durable, vous devez maîtriser la notion de Pression nominale (PN). Ce paramètre, exprimé en bars, indique la pression maximale que le composant supporte à une température donnée, généralement 20°C. Dans le domaine de la connexion pression, les standards les plus courants sont le PN10 et le PN16, bien que des besoins spécifiques exigent parfois des résistances supérieures.
Le rôle du Tube PVC-U dans les réseaux sous pression
Le Tube PVC-U, ou polychlorure de vinyle non plastifié, est le matériau standard pour la plupart des applications de connexion pression. Contrairement au PVC d’évacuation classique, il résiste à des forces internes importantes sans se déformer. Sa paroi épaisse et sa composition chimique évitent la corrosion, le tartre et les attaques chimiques légères. L’utilisation de raccord de tuyauterie en PVC-U assure une continuité de matière qui, une fois assemblée par soudure à froid, forme un bloc monolithique capable de supporter des pics de pression accidentels.
La distinction entre tubes rigides et tuyaux souples
Le choix entre un tube rigide et un tuyau souple dépend de la configuration du terrain et de la nature du fluide. Les tubes rigides sont privilégiés pour les structures fixes et les grandes longueurs, car ils offrent une stabilité structurelle maximale. Pour des applications spécifiques comme le transfert de liquides dans l’industrie agroalimentaire, le tuyau souple alimentaire devient nécessaire. Ce dernier résiste à la pression de service, garantit l’absence de transfert de particules ou de goût au fluide transporté, et conserve une flexibilité facilitant les connexions mobiles.

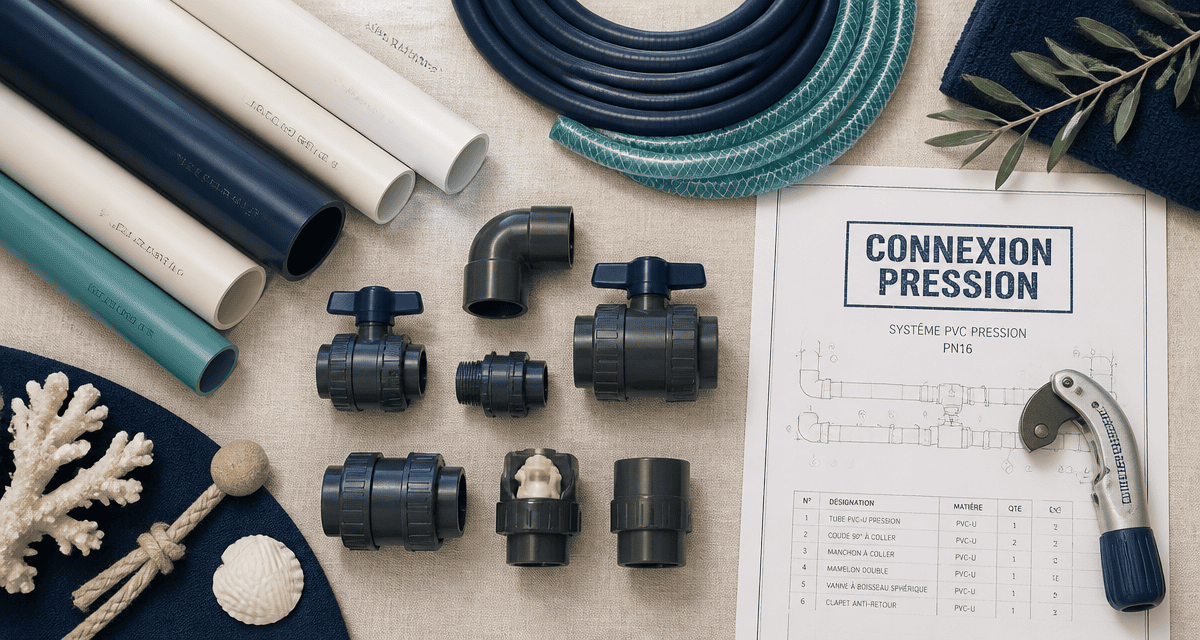

Composants essentiels pour la connexion pression
Une connexion pression efficace repose sur une variété de pièces de jonction permettant de diriger, diviser ou stopper le flux. Chaque raccord possède une fonction précise et doit être sélectionné avec soin en fonction du diamètre extérieur du tube.
Raccords à coller et solutions filetées
Les raccords à coller, comme les coudes, tés et manchons, sont les plus fréquents pour créer un réseau permanent. Ils assurent une étanchéité parfaite grâce à une réaction chimique entre la colle et le PVC. Pour intégrer des éléments de robinetterie ou des pompes, utilisez des raccords mixtes ou des adaptateurs filetés. Ces derniers permettent une connexion pression démontable, facilitant la maintenance ou le remplacement de composants actifs sans avoir à découper la tuyauterie.
Vannes, clapets et filtres : sécuriser le circuit
La sécurité d’une installation hydraulique passe par l’intégration d’organes de contrôle performants. La vanne à boisseau sphérique est l’élément de base pour sectionner un conduit. Pour éviter les retours de fluides susceptibles d’endommager une pompe, l’installation d’un clapet anti-retour est impérative. Enfin, pour protéger les équipements sensibles, le filtre tamis joue un rôle de sentinelle en retenant les impuretés solides en suspension, évitant ainsi l’érosion prématurée des parois internes des raccords.
| Type de composant | Usage principal | Avantage majeur |
|---|---|---|
| Coude 90° / 45° | Changement de direction | Faible perte de charge si grand rayon |
| Té égal ou réduit | Dérivation du flux | Polyvalence de configuration |
| Union 3 pièces | Connexion démontable | Maintenance facilitée sans découpe |
| Clapet anti-retour | Protection contre le reflux | Sécurité des pompes et surpresseurs |
| Bride et collet | Jonction avec vannes fonte | Adaptation sur gros diamètres |
Choisir le bon diamètre et la bonne résistance
Le dimensionnement d’une connexion pression ne s’improvise pas. Un diamètre trop faible augmente la vitesse du fluide, générant des bruits, des vibrations et une usure accélérée par cavitation. Un surdimensionnement inutile alourdit le budget de l’installation sans bénéfice réel.
Au-delà de la simple paroi rigide, la résistance d’un tube haute performance repose sur l’organisation interne de sa matière. Imaginez un tissu moléculaire serré, où les chaînes de polymères s’entrelacent pour absorber l’énergie cinétique du fluide. Cette structure en maillage invisible permet au PVC de ne pas se déformer sous l’effet des coups de bélier, répartissant la charge sur l’ensemble de la circonférence du conduit. Cette cohésion interne explique pourquoi un raccord pression PN16 supporte des contraintes cycliques pendant plusieurs décennies sans montrer de signes de fatigue structurelle.
L’importance de la Pression Nominale (PN)
Il est nécessaire de vérifier que tous les éléments d’une même ligne partagent une classe de pression cohérente. Dans un réseau mixte, l’élément ayant la PN la plus faible limite la capacité de l’ensemble de la ligne. Par exemple, si vous utilisez des tubes PN16 mais installez une vanne PN10, votre connexion pression globale ne pourra pas excéder 10 bars en toute sécurité. Les applications professionnelles privilégient souvent le PN16 pour obtenir une marge de sécurité face aux variations de température qui peuvent affaiblir la résistance du plastique.
Installation et maintenance d’un système sous pression
La qualité d’une connexion pression dépend à parts égales du matériel et de la mise en œuvre. Une erreur lors du collage ou du serrage rend caduque la fiabilité des meilleurs composants du marché.
Les étapes d’un collage réussi
La préparation est l’étape initiale : coupez le tube bien droit à l’aide d’un coupe-tube ou d’une scie à denture fine. Procédez ensuite à l’ébavurage en chanfreinant l’extrémité du tube pour éviter que le bord tranchant ne pousse la colle au fond du raccord lors de l’emboîtement. Nettoyez avec un décapant spécifique pour PVC afin d’éliminer les graisses et d’ouvrir les pores de la matière. Appliquez la colle dans le sens longitudinal sur le tube et à l’intérieur du raccord. Insérez le tube d’un geste ferme sans rotation, puis maintenez quelques secondes.
Maintenance industrielle et détection des points de faiblesse
Un réseau de connexion pression nécessite des inspections régulières. Les zones soumises aux vibrations, comme la proximité des pompes, ou aux variations thermiques sont les plus vulnérables. Un léger suintement au niveau d’un filetage se résout souvent par un remplacement du ruban PTFE ou de la filasse. En revanche, une fuite sur un raccord collé impose le remplacement de la section concernée. Gardez en stock quelques manchons et unions 3 pièces pour intervenir rapidement en cas de rupture accidentelle et minimiser le temps d’arrêt de l’installation.
Applications spécifiques : de l’alimentaire à l’industrie
La polyvalence de la connexion pression lui permet de s’adapter à des environnements variés, chacun ayant ses propres exigences normatives.
Le secteur de l’eau potable et de l’alimentaire
Dans ces domaines, les matériaux doivent bénéficier d’une Attestation de Conformité Sanitaire (ACS). Les raccords et tubes utilisés pour la connexion pression ne doivent libérer aucune substance nocive. L’utilisation de vannes à passage intégral est privilégiée pour éviter les zones de rétention où pourraient se développer des bactéries. Le nettoyage chimique régulier des lignes impose également de choisir des matériaux résistants aux agents désinfectants chlorés.
L’irrigation et la gestion des eaux usées
Pour l’irrigation agricole, les contraintes sont liées aux conditions extérieures comme les UV, les chocs mécaniques et les variations de température. Les raccords PVC pression sont enterrés pour les protéger du gel, mais les points de connexion aériens doivent être traités ou protégés. Dans le cas du transfert d’eaux usées sous pression, le choix des clapets à boule est souvent préféré aux clapets à battant classiques pour éviter les colmatages dus aux matières en suspension.
Une connexion pression réussie est le fruit d’une sélection rigoureuse des composants et d’une installation respectant les règles de l’art. En privilégiant des matériaux certifiés et en respectant les classes de pression nominale, vous garantissez la sécurité des biens et des personnes tout en optimisant le rendement de vos circuits.
