Schéma de toiture : anatomie, lexique et 5 points de contrôle pour réussir vos travaux

Décrypter un schéma de toiture est une étape indispensable pour tout projet de construction, de rénovation ou d’entretien. Ce document technique agit comme une carte précise de l’ossature et de la protection de votre habitation. Comprendre l’agencement des pannes, des chevrons et des éléments d’étanchéité permet de dialoguer efficacement avec les artisans et d’anticiper les zones de fragilité face aux intempéries.

L’anatomie structurelle : lire les composants de la charpente

Le schéma d’une toiture repose sur sa structure porteuse, la charpente. Elle supporte le poids de la couverture et les charges climatiques comme la neige ou le vent. Sur un plan de coupe, plusieurs éléments se distinguent systématiquement.

Testez vos connaissances sur l’anatomie d’une toiture

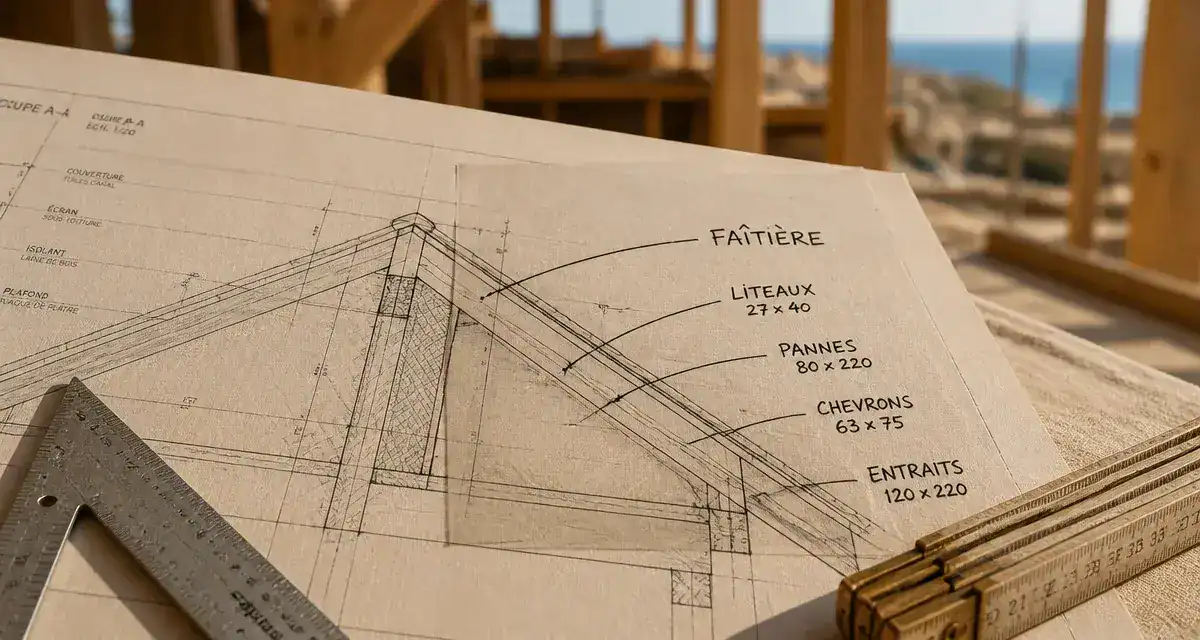

Les pièces maîtresses : pannes, chevrons et entraits

Les pannes sont des pièces de bois horizontales reliant les fermes. On distingue la panne faîtière au sommet, les pannes ventrières au milieu du versant et la panne sablière en bas de pente, posée sur le mur. Les chevrons sont disposés dans le sens de la pente et répartissent la charge vers les pannes. L’entrait, base horizontale de la ferme, empêche l’écartement des arbalétriers. L’entraxe entre les chevrons, généralement compris entre 40 et 60 cm, est une donnée technique majeure pour garantir la stabilité selon les normes EUROCODE 5.

Le support de couverture : liteaux et voliges

Le schéma fait apparaître le lattage après l’ossature principale. Les liteaux sont fixés perpendiculairement aux chevrons pour accueillir les tuiles ou les ardoises. Pour les toitures en zinc ou pour renforcer l’isolation, on utilise un voligeage, composé de planches de bois jointives recouvrant entièrement les chevrons.

LIRE AUSSI  Branchement avant compteur Linky : 3 risques majeurs et la norme NF C 14-100 à respecter

Les lignes de rencontre : faîtage, arêtier et noue

Un schéma de toiture illustre la jonction entre les différents pans. Ces points de rencontre sont les zones les plus exposées aux infiltrations.

Le faîtage et l’arêtier : les sommets protecteurs

Le faîtage est la ligne de rencontre haute de deux versants. Il assure l’étanchéité au sommet. L’arêtier est la ligne saillante formée par l’intersection de deux pans de toit qui ne sont pas au sommet. Ces éléments sont représentés par des pièces de recouvrement spécifiques qui dévient l’eau vers les versants.

La noue : le point critique du drainage

La noue est l’angle rentrant formé par l’intersection de deux pans. C’est ici que convergent les eaux de pluie. Sur un schéma, la noue nécessite un traitement avec un matériau d’étanchéité renforcé, comme le zinc ou le plomb, car elle subit un débit d’eau supérieur au reste de la couverture.

L’observation de ces points de rencontre sur un plan exige de trouver l’équilibre entre la rigidité nécessaire pour résister au vent et la souplesse requise pour absorber les micro-mouvements du bois. Une structure trop rigide risque de fissurer les éléments d’étanchéité, tandis qu’une conception trop lâche favorise les infiltrations. Le schéma doit prévoir des jeux de dilatation et des recouvrements suffisants pour garantir l’herméticité.

Étanchéité et finitions : les détails techniques

Le schéma de toiture précise l’interaction entre la structure et le reste du bâtiment, notamment au niveau des murs et des débords.

Le système de solin et les raccords de façade

Le solin empêche l’eau de s’infiltrer à la jonction entre le toit et un mur vertical, comme une cheminée ou un mur pignon. Sur une coupe, le solin se compose d’une bande de métal, souvent du plomb ou du zinc, et d’un joint d’étanchéité. Un schéma précis indique une largeur de bande de plomb d’environ 16 cm pour assurer un recouvrement efficace.

LIRE AUSSI  Dosage béton : proportions, méthodes et erreurs à éviter

L’évacuation des eaux et le débord de toit

La planche d’égout et le bandeau sont les éléments de finition situés en bas de pente. Ils supportent les crochets des gouttières. Le schéma illustre le débord de toit, qui protège la façade des salissures et de l’humidité. Voici les dimensions types à vérifier sur vos plans :

Élément technique Dimensions courantes / Normes Fonction principale
Entraxe chevrons 40 à 60 cm Répartition des charges
Pente minimale (tuiles) Environ 20% Écoulement gravitationnel
Section panne sablière 75 x 225 mm Ancrage sur le mur porteur
Recouvrement solin 15 à 20 cm Étanchéité mur/toiture

Adapter le schéma selon le type de toiture

La géométrie du toit impose des contraintes structurelles spécifiques qui modifient la lecture du schéma.

Toiture à deux versants vs Toiture monopente

Le schéma classique à deux versants se concentre sur le triangle de la ferme. Pour une toiture monopente, le schéma est plus simple, mais la gestion de l’étanchéité au point le plus haut, le faîtage contre mur, devient l’élément central. La pente, exprimée en pourcentage ou en degrés, doit être annotée car elle détermine le type de couverture compatible.

La spécificité des toitures terrasses

Pour un toit plat, le schéma représente un « complexe d’étanchéité » plutôt qu’une charpente traditionnelle. Le plan doit faire apparaître :

  • L’élément porteur (dalle béton, bac acier ou bois).
  • Le pare-vapeur pour éviter la condensation.
  • L’isolant thermique rigide.
  • La membrane d’étanchéité (EPDM, bitume).
  • Le relevé d’étanchéité sur les acrotères.

Conseils pour interpréter un plan de toiture

Pour éviter les erreurs lors de la lecture d’un schéma, appliquez ces points de vérification :

  • Vérifiez les échelles : Un détail de coupe au 1/10e permet de comprendre la superposition des matériaux, tandis qu’une vue de dessus au 1/50e montre l’organisation des noues et arêtiers.
  • Traquez les ponts thermiques : Le schéma doit montrer une continuité de l’isolant entre le mur et la toiture. Un vide au niveau de la panne sablière est un point de faiblesse.
  • Observez le sens de pose : Le schéma doit prévoir un espace de ventilation, ou lame d’air, sous la couverture pour éviter le pourrissement du bois.
  • Anticipez les accessoires : Les chatières de ventilation et les sorties de toit doivent figurer sur le schéma, car leur intégration modifie la disposition des chevrons.
LIRE AUSSI  Bricoler facilement chez soi : idées, outils et méthodes pour réussir

En maîtrisant ces bases, vous transformez un dessin technique en un outil de contrôle de la qualité. Un schéma fiable ne laisse aucune zone d’ombre sur la circulation de l’eau et la répartition des charges.

Maud-Eline Briqueloche
